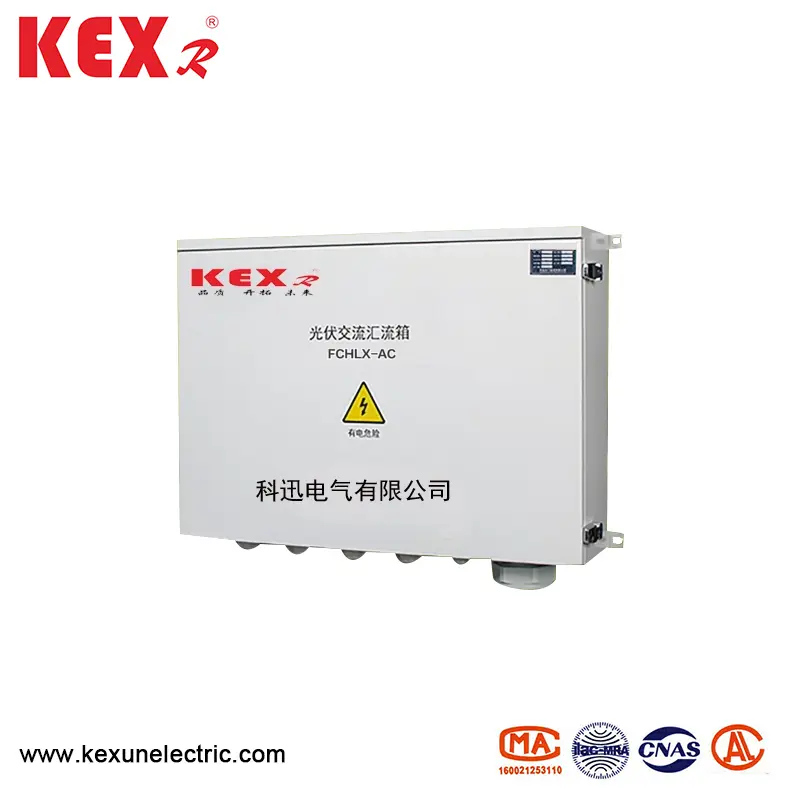

फोटोवोल्टिक जंक्शन बॉक्स

वस्तु

KXHLX-AC4

KXHLX-AC4

KXHLX-AC8

इनपुट लाइनें

1 ~ 4

5 ~ 6

7 ~ 8

अधिकतम इनपुट वोल्टेज

690V

लाइन्स इनपुट वर्तमान

0 ~ 100 ए

अधिकतम आउटपुट करंट

250A

400 ए

630 ए

रेटेड वोल्टेज

480VAC

वोल्टेज संरक्षण स्तर

480VAC

नाममात्र प्रवाह क्षमता (8/20μs)

20ka (ग्राहकों की आवश्यकताओं के अनुसार मिलान)

अधिकतम प्रवाह क्षमता (8/20μs)

40ka (ग्राहकों की आवश्यकताओं के अनुसार मिलान)

प्रतिक्रिया समय

＜ 25ms

तापमान और आर्द्रता

काम कर रहे तापमान ： -40 ~ 85 ， ， 95% and कोई संक्षेपण और संक्षारक गैस

ऊंचाई

4000 मीटर से कम

कैबिनेट सामग्री

हॉट डिप जस्ती स्टील प्लेट/स्टेनलेस स्टील/कोल्ड रोल्ड स्टील प्लेट/इंजीनियरिंग प्लास्टिक

कैबिनेट आईपी डिग्री

IP65

केबल कनेक्शन आईपी डिग्री

IP66

केबल कनेक्शन आयाम: डब्ल्यू*एच*डी

800*600*200 मिमी

800*800*200 मिमी

800*1000*200 मिमी

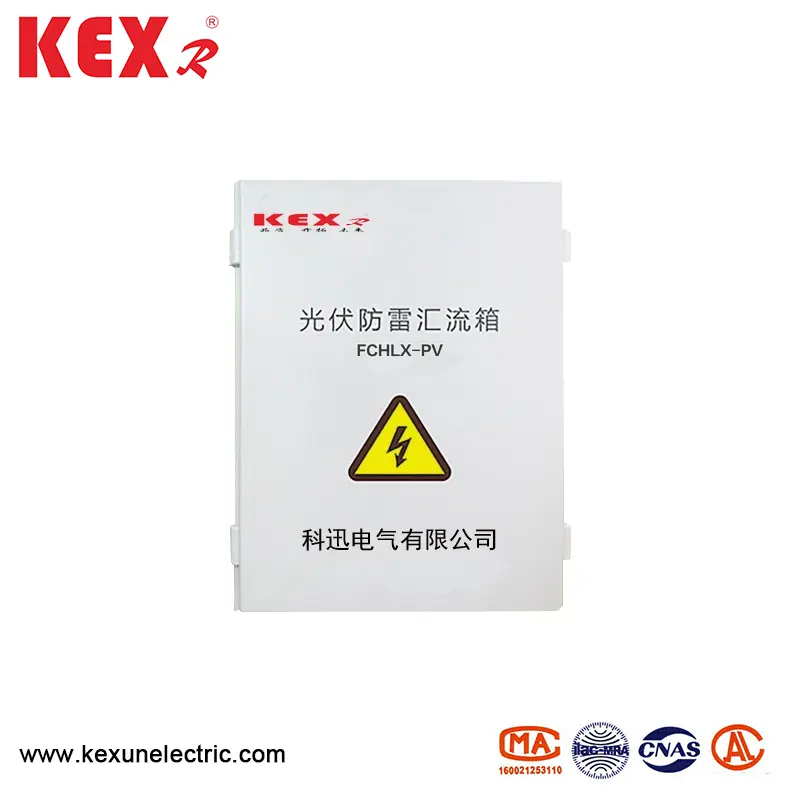

वस्तु

Buchhlx-Pv6 / 2

Buchhlx-Pv6 / 3

Buchhlx-Pv6 / 4

विद्युत -पार्श्व

अधिकतम प्रणाली डीसी वोल्टेज

1000

1000

1000

प्रत्येक पंक्ति इनपुट वर्तमान अधिकतम

20 ए

20 ए

20 ए

अधिकतम इनपुट लाइनें

6

6

8

अधिकतम आउटपुट स्विच वर्तमान

32 ए/40 ए

20 ए/32 ए

20 ए/32 ए

इन्वर्टर एमपीपीटी मात्रा

2

3

2

आउटपुट लाइन्स

2

3

2

बिजली की सुरक्षा

परीक्षण प्रकार

माध्यमिक संरक्षण

माध्यमिक संरक्षण

माध्यमिक संरक्षण

नाममात्र का निर्वहन वर्तमान

20ka

20ka

20ka

अधिकतम निर्वहन वर्तमान

40ka

40ka

40ka

वोल्टेज संरक्षण स्तर

3.8KV

3.8KV

3.8KV

अधिकतम निरंतर कार्य वोल्टेज

1050V

1050V

1050V

डंडे

3 पी

3 पी

3 पी

संरचना वर्ण

प्लग-इन मॉड्यूल

बिजली संरक्षण विशेषताओं

आईपी ​​डिग्री

IP65

आउटपुट स्विच

डीसी सर्किट ब्रेकर/डीसी रोटरी डिस्कनेक्टर

SMC4 वाटरप्रूफ कनेक्टर

मानक विन्यास

पीवी डीसी फ्यूज

मानक विन्यास

पीवी डीसी वृद्धि संरक्षण उपकरण

मानक विन्यास

निगरानी मॉड्यूल

N

एंटीरेफ्लेक्शन डायोड

N

बॉक्स सामग्री

पीवीसी

स्थापित विधि

दीवार हैंगिंग प्रकार

कार्य -तापमान

-25 ~ 55 ℃

ऊंचाई

2000M

आर्द्रता की अनुमति दी

0 ~ 95 ， ， ， गैर-कांसेशन

चौड़ाई *ऊंचाई *गहराई (मिमी)

400*300*160

500*400*190

500*400*190
