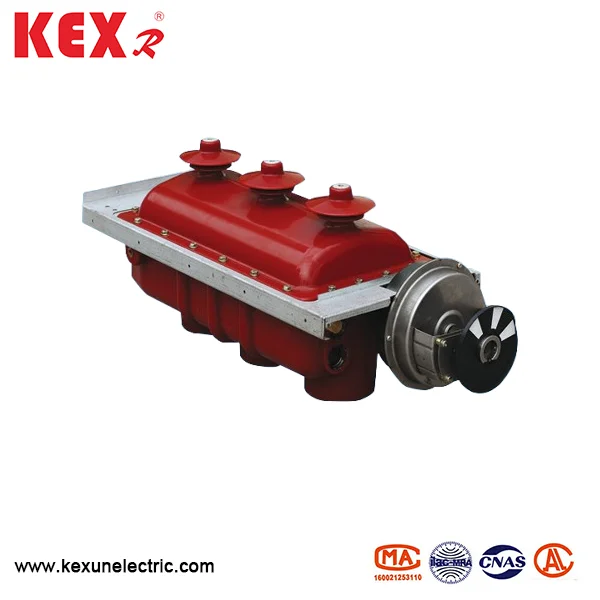

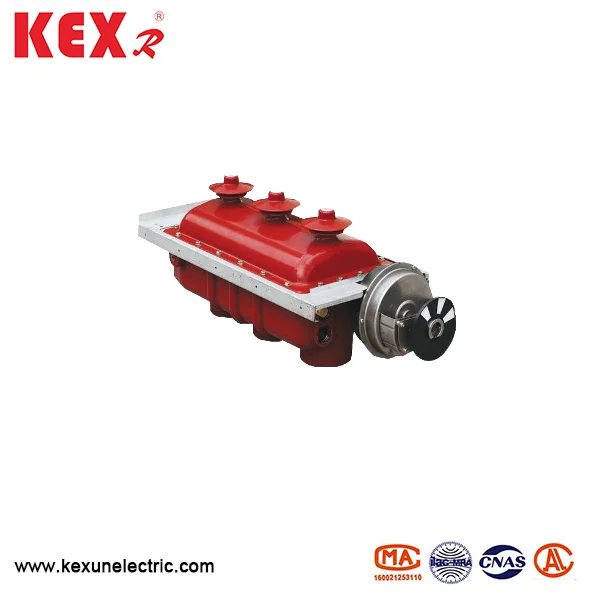

FLRN48-12D प्रकार SF6 लोड स्विच

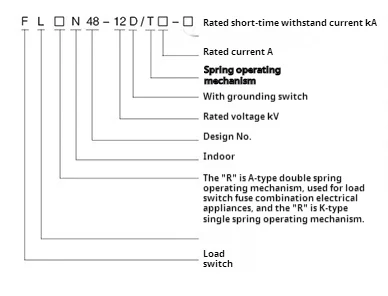

● मॉडल अर्थ

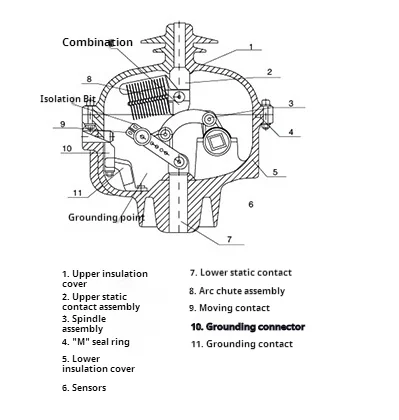

● संरचना और सिद्धांत

FLRN48-12D प्रकार SF6 लोड स्विच के मुख्य सर्किट और ग्राउंडिंग सर्किट को APGI प्रक्रिया द्वारा एपॉक्सी राल से बने एक इन्सुलेट शेल में सील कर दिया गया है, जिसमें अच्छे इन्सुलेशन प्रदर्शन और प्रदूषण-विरोधी वातावरण के फायदे हैं। इंसुलेटिंग शेल एक ऊपरी इंसुलेटिंग कवर और एक कम इंसुलेटिंग कवर से बना होता है, जो 0.4bar के सापेक्ष दबाव के साथ SF6 गैस से भरा होता है। निचला इंसुलेटिंग कवर स्थानीय पतली-दीवारों वाले और मोटी विस्फोट-प्रूफ झिल्ली के उपायों को अपनाता है, ताकि यह सुनिश्चित करने के लिए कि दुर्घटना के मामले में, सुरक्षा फिल्म के माध्यम से टूटने के बाद ओवरप्रेस्सर एसएफ 6 गैस का दबाव, और गैस को सीधे व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए कैबिनेट के पीछे छिड़काव किया जाता है।

◆ मानक से मिलें

IEC60265 、 IEC62271 、 GB3804 、 GB16926 आदि ..

● शर्तों का उपयोग करना

◆ परिवेश का तापमान: FLRN48-12D प्रकार SF6 लोड स्विच के आसपास तापमान

होना चाहिए -40 ~ 40 ℃

◆ आर्द्रता: अधिकतम औसत सापेक्ष आर्द्रता प्रति दिन and 95% और प्रति माह 100% है।

◆ ऊंचाई: FLRN48-12D प्रकार SF6 लोड स्विच नीचे एक ऊंचाई पर स्थापित किया जाएगा

2000 मी।

◆ भूकंपीय क्षमता: ≤8

◆ आसपास की हवा स्पष्ट प्रदूषण से मुक्त होनी चाहिए जैसे कि संक्षारक, दहनशील गैस और जल वाष्प, और कोई लगातार हिंसक कंपन नहीं होना चाहिए।

● FLRN48-12D प्रकार SF6 लोड स्विच के तकनीकी पैरामीटर
