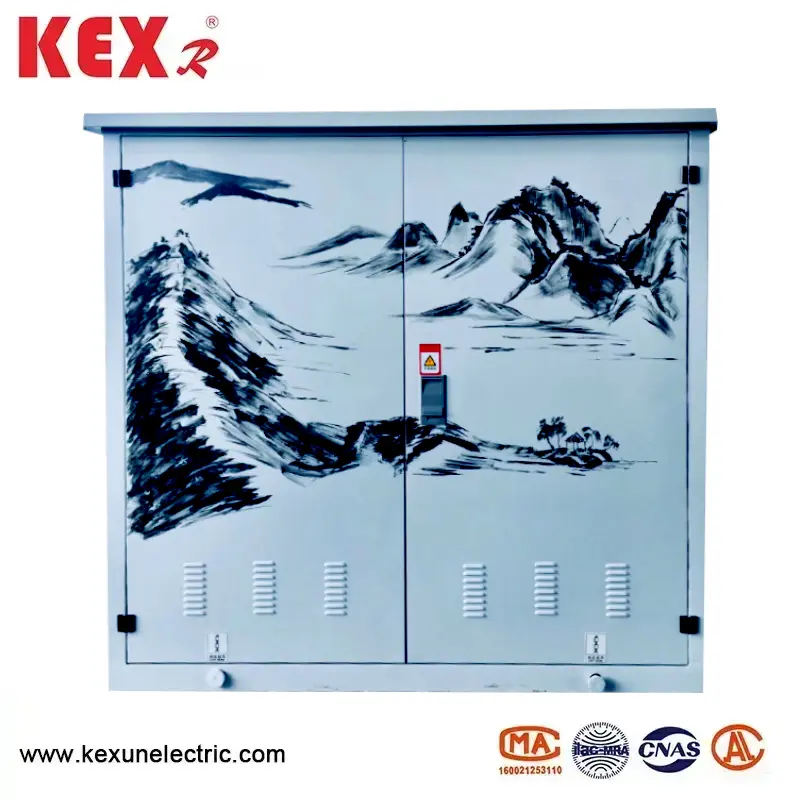

शहरी वितरण सबस्टेशन

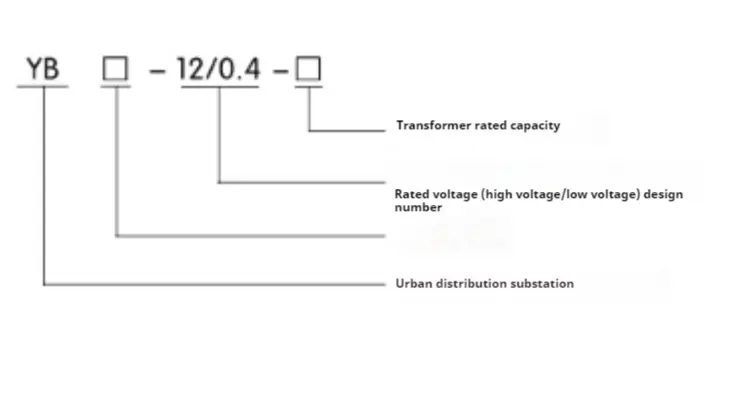

● मॉडल अर्थ

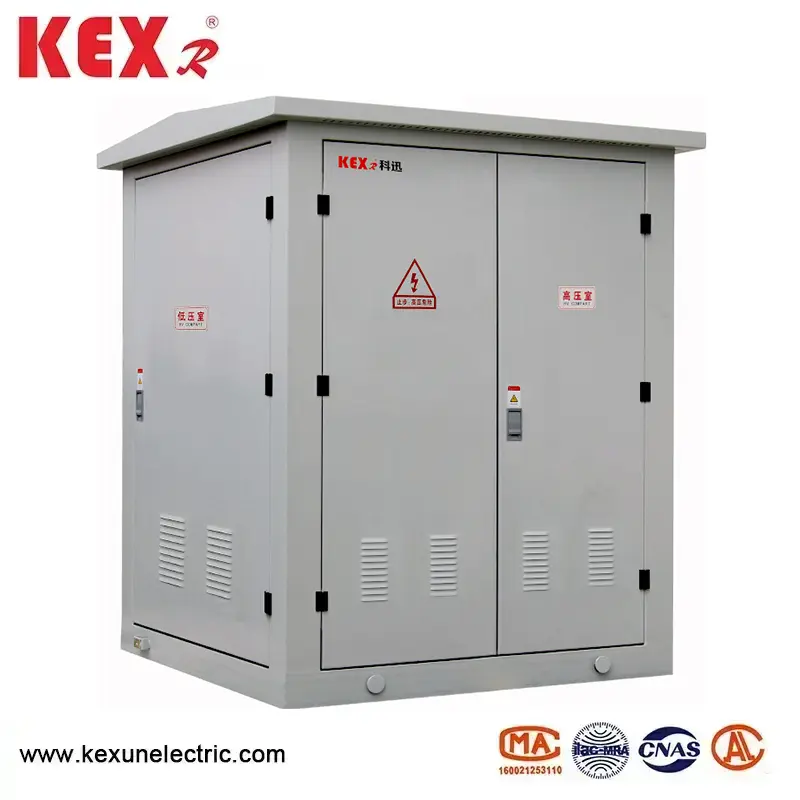

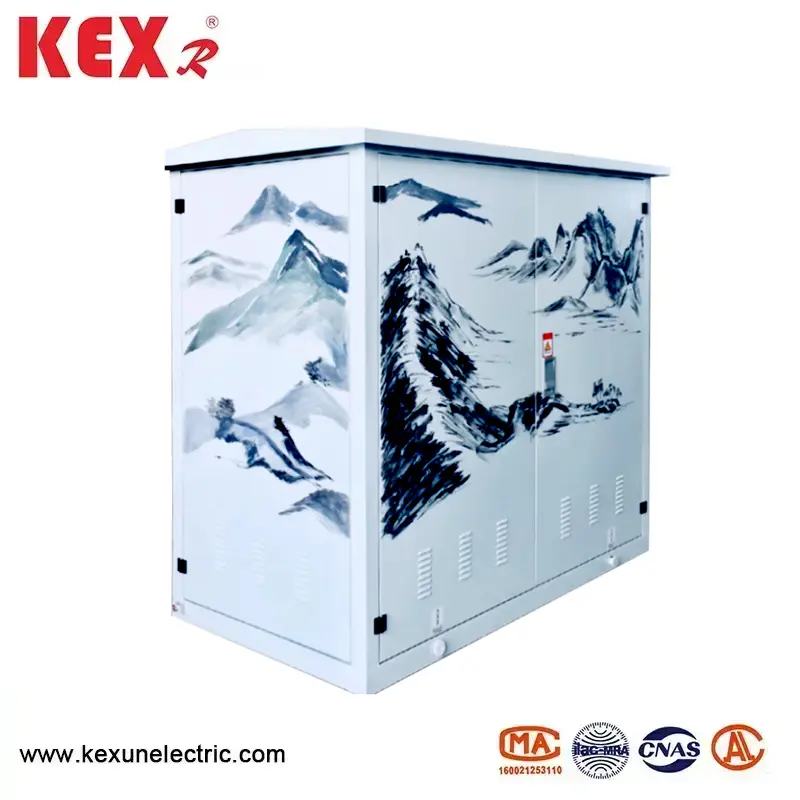

● YB-12 प्रकार का उत्पाद परिचय शहरी वितरण सबस्टेशन

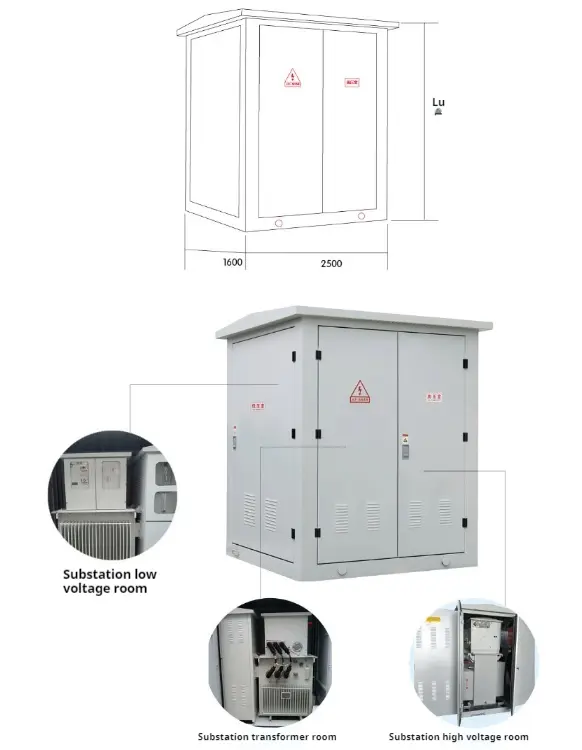

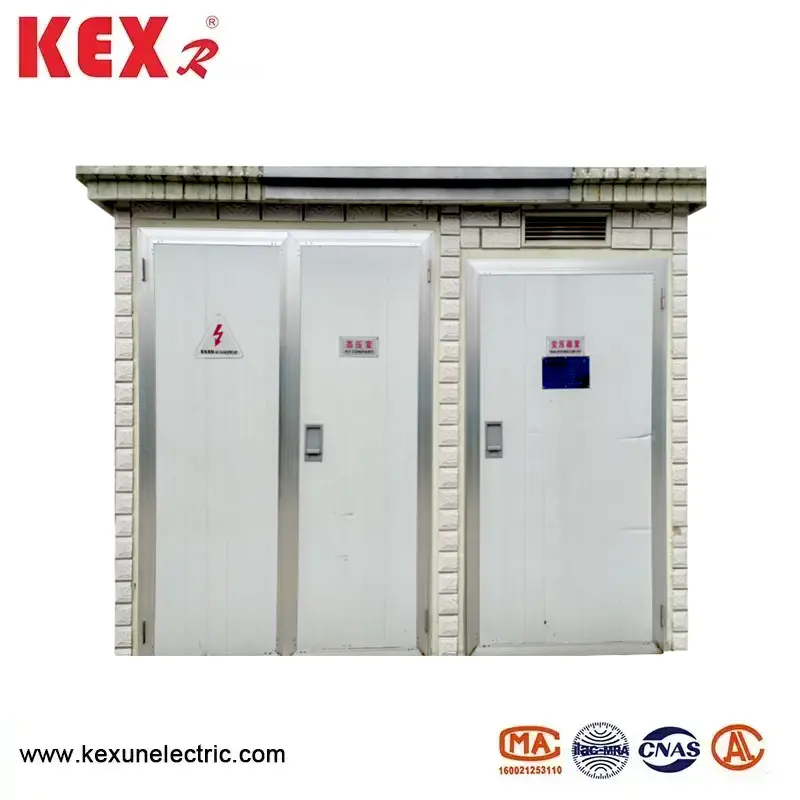

◆ अभिन्न संरचना

शहरी वितरण सबस्टेशन मुख्य रूप से तीन भागों में विभाजित है: हाई-वोल्टेज स्विच रूम, ट्रांसफार्मर रूम और लो-वोल्टेज स्विच रूम, जिसे अलग से ले जाया जा सकता है।

सबस्टेशन उत्पाद के तापमान में वृद्धि के स्तर को सुनिश्चित करने के लिए एक अद्वितीय बड़े-चक्र गर्मी अपव्यय डिजाइन को अपनाता है, और कमरों के बीच अलग सीलिंग कमरों के बीच हीट एक्सचेंज नहीं बनाएगी।

शहरी वितरण सबस्टेशन का खोल उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेट से बना है।

स्टील प्लेट संरचना के सभी हिस्सों में विशेष एंटी-जंग उपचार से गुजरना पड़ा है, और स्टेनलेस स्टील प्लेट संरचना में मजबूत संक्षारण प्रतिरोध और अच्छी यांत्रिक शक्ति है।

THS सबस्टेशन को अतिरिक्त बिल्डिंग फाउंडेशन के बिना सीधे घर के अंदर स्थापित किया जा सकता है, जो लागत और स्थान को बचाता है और स्थापित करने के लिए सुविधाजनक है।

◆ उच्च दबाव कक्ष SF6 गैस से भरे स्विचगियर स्वतंत्र रूप से हमारी कंपनी द्वारा विकसित किया गया है, उच्च वोल्टेज के लिए अपनाया जाता है, और सभी स्विचगियर और बसबार को एक बंद स्टेनलेस स्टील बॉक्स में सील कर दिया जाता है, जिसमें कोई उजागर शरीर नहीं था। सुरक्षित संचालन और उच्च विश्वसनीयता; पूरी तरह से मॉड्यूलर डिज़ाइन, सभी मॉड्यूल बिजली की खपत आवश्यकताओं के अनुसार साइड आउटलेट और शीर्ष विस्तार के कनेक्शन मोड को महसूस कर सकते हैं, और अधिकतम सीमा तक बिजली आपूर्ति योजना की जरूरतों को पूरा करते हैं।

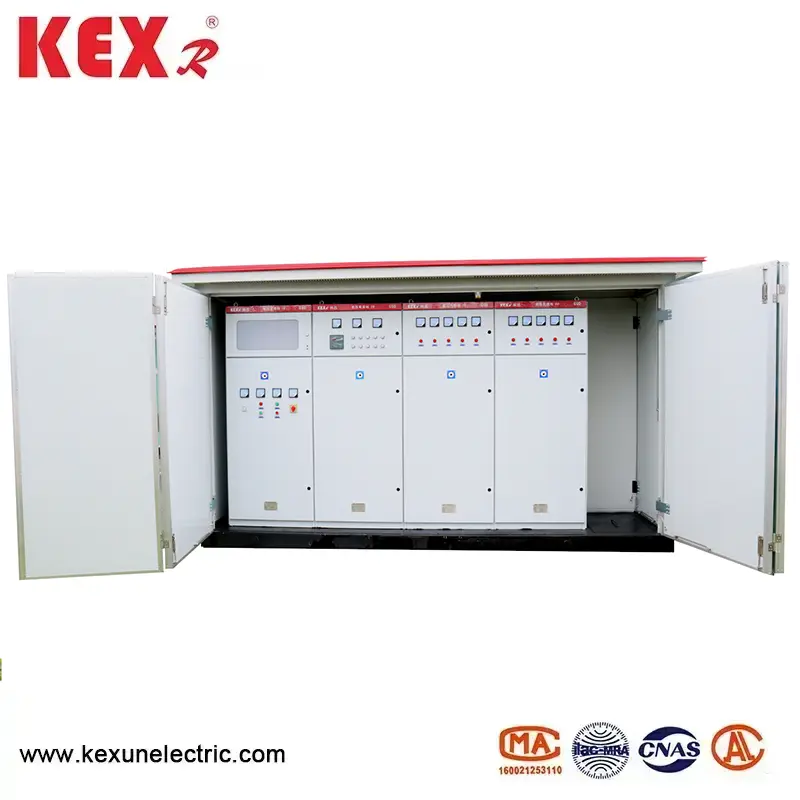

◆ लो प्रेशर चैंबर लो-वोल्टेज साइड इनलेट और आउटलेट लाइन्स सभी नए मोल्डेड केस सर्किट ब्रेकरों से बने होते हैं, जो आकार में छोटे होते हैं, जो आर्किंग से मुक्त होते हैं और बदलने में आसान होते हैं। बहुक्रियाशील बुद्धिमान व्यापक सुरक्षा नियंत्रक और नए एकीकृत प्रतिक्रियाशील बिजली मुआवजा डिवाइस।

◆ ट्रांसफॉर्मर रूम ट्रांसफार्मर पूरी तरह से एपॉक्सी राल के साथ अछूता है, और इन्सुलेशन और हीट प्रतिरोध स्तर एफ है, और ट्रांसफार्मर में कोई दहन-समर्थक सामग्री नहीं है, और यह किसी भी गैस या अन्य मध्यवर्ती उत्पादों का उत्पादन नहीं करता है जो ऑपरेशन के दौरान पर्यावरण के लिए अनुकूल नहीं हैं, इसलिए यह अच्छी फ्लेम रिटार्डेंसी, पर्यावरण संरक्षण और ऊर्जा बचत की विशेषताएं हैं।

◆ आंतरिक कनेक्शन वोल्टेज ट्रांसफार्मर और चीनी ठोस स्विच कंपनी के ठोस अछूता केबल सामान द्वारा जुड़े हुए हैं, जो सुरक्षित, विश्वसनीय और पूरी तरह से अछूता हैं।

● उच्च दबाव पक्ष

बुद्धिमान एकीकृत सबस्टेशन के उच्च वोल्टेज को आमतौर पर एक लोड स्विच-फ्यूज संयोजन विद्युत उपकरण द्वारा संरक्षित किया जाता है। फ्यूज को एक चरण में उड़ाने के बाद, तीन-चरण लिंकेज यात्राएं। लोड स्विच को संपीड़ित हवा, वैक्यूम, सल्फर हेक्सफ्लोराइड, आदि से चुना जा सकता है, और स्वचालित अपग्रेड को महसूस करने के लिए ऑपरेटिंग तंत्र को वितरित किया जा सकता है। फ्यूज एक स्ट्राइकर के साथ एक उच्च-वोल्टेज वर्तमान-सीमित फ्यूज है, जिसमें विश्वसनीय कार्रवाई और बड़ी ब्रेकिंग क्षमता है। मुख्य तकनीकी मापदंडों के लिए नीचे दी गई तालिका देखें। 800kva से ऊपर के ट्रांसफॉर्मर के लिए, ZN12, ZN28 और VS1 जैसे वैक्यूम सर्किट ब्रेकरों को सुरक्षा के लिए चुना जा सकता है।

● कम दबाव वाला पक्ष

कम वोल्टेज पक्ष पर मुख्य स्विच चयनात्मक सुरक्षा के लिए सार्वभौमिक या बुद्धिमान सर्किट ब्रेकर को अपनाता है; आउटलेट स्विच एक नए प्रकार के प्लास्टिक शेल स्विच को छोटी मात्रा और छोटी वृद्धि के साथ, 30 सर्किट तक अपनाता है; इंटेलिजेंट ऑटोमैटिक ट्रैकिंग रिएक्टिव पावर कम्पेंसेशन डिवाइस में उपयोगकर्ताओं को चुनने के लिए संपर्ककर्ता और संपर्क रहित स्विचिंग मोड हैं।

● शहरी वितरण सबस्टेशन का ट्रांसफार्मर

इंटेलिजेंट इंटीग्रेटेड सबस्टेशन कम-नुकसान, तेल-डरावनी, पूरी तरह से सील S9, S10 और S11 सीरीज़ ट्रांसफॉर्मर को अपनाता है, और रेजिन-एक्स्ट्रेमली-स्मॉल या Nomex पेपर-इंसुलेटेड पर्यावरण के अनुकूल शुष्क-प्रकार के ट्रांसफॉर्मर का चयन भी कर सकता है। नीचे एक ट्रॉली से सुसज्जित है, और ट्रांसफार्मर आसानी से प्रवेश कर सकते हैं और बाहर निकल सकते हैं।

◆ लोड स्विच के तकनीकी पैरामीटर

◆ उच्च वोल्टेज फ्यूज के तकनीकी पैरामीटर

कम वोल्टेज सर्किट ब्रेकर के तकनीकी पैरामीटर

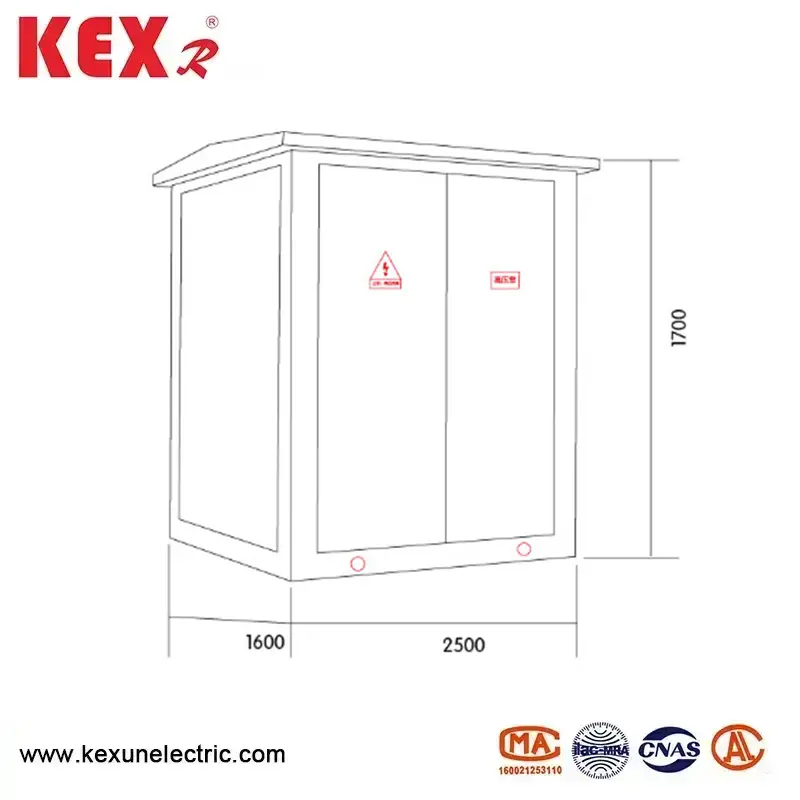

● लेआउट आयाम आरेख
