अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन

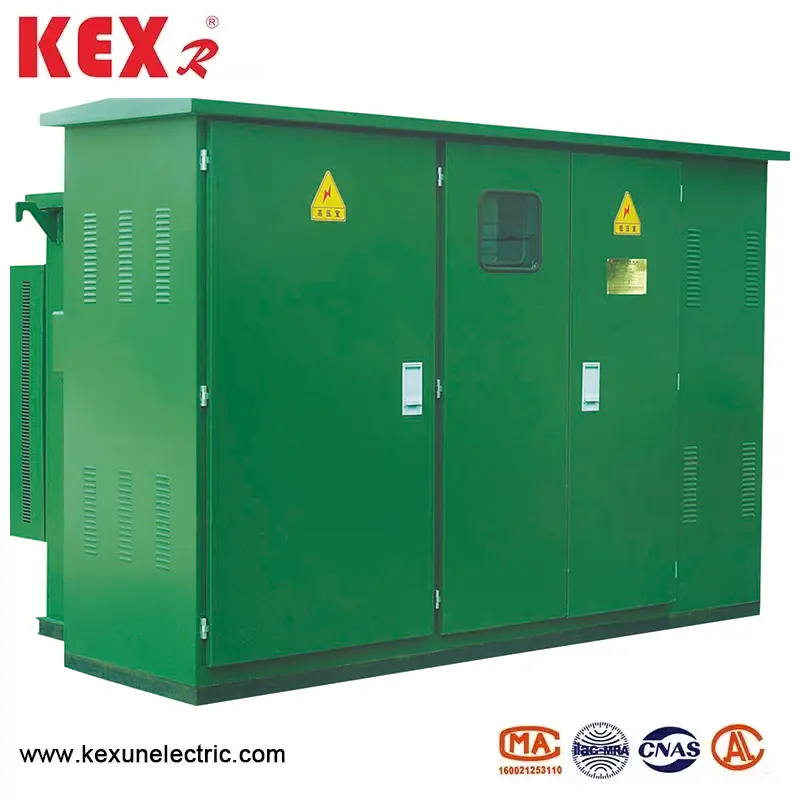

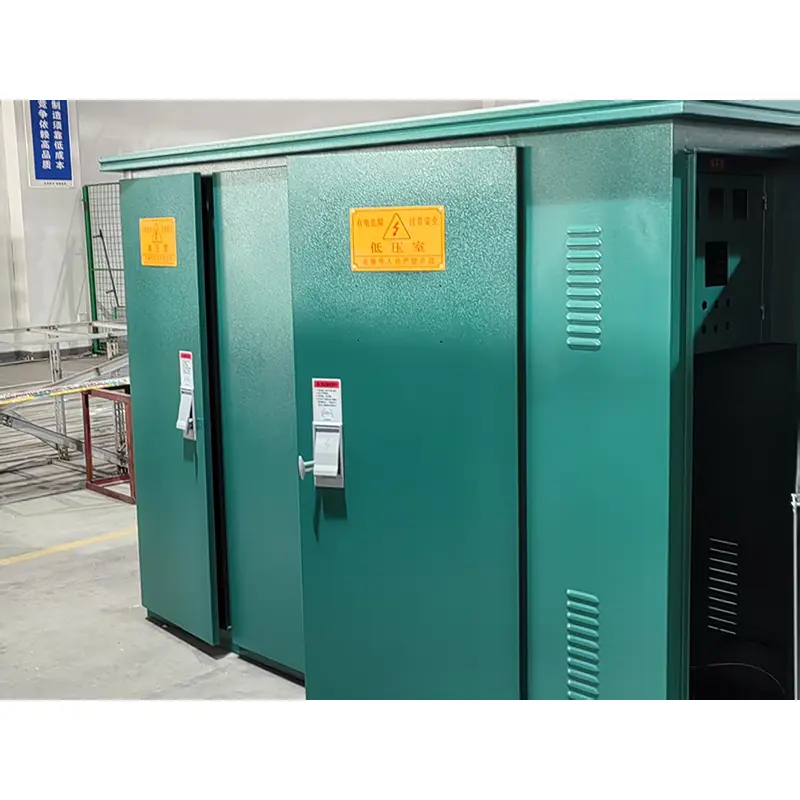

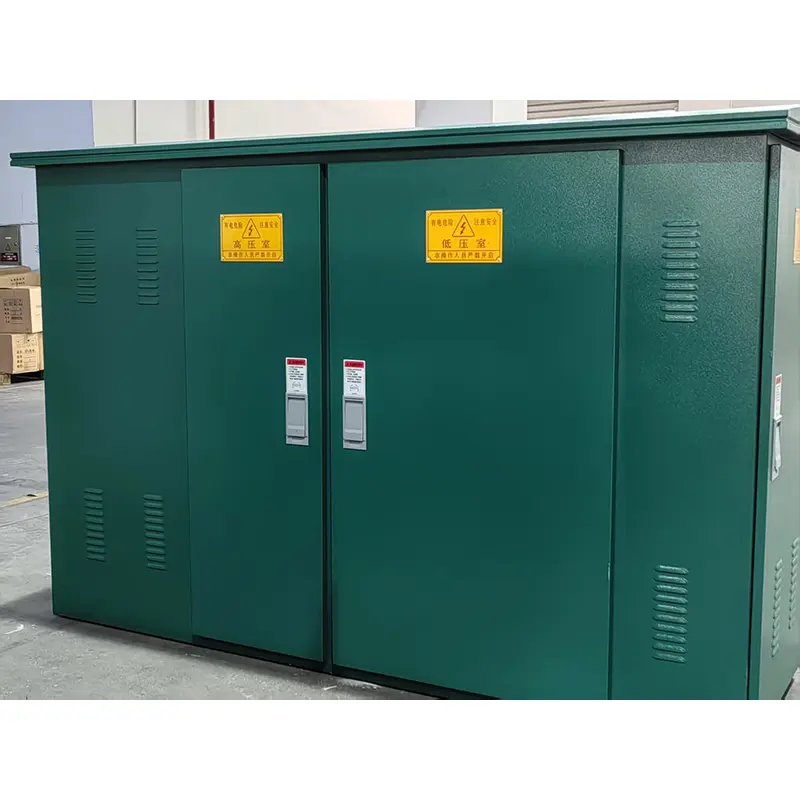

ZBW-12 प्रकार अमेरिकी प्रकार के तीन-चरण पैड-माउंटेड सबस्टेशन, जो चीन निर्माता केएक्सआर द्वारा निर्मित है, सरल संरचना, छोटे फर्श स्थान और मजबूत इन्सुलेशन के साथ एक सबस्टेशन है, जो 10kv के रेटेड वोल्टेज के लिए उपयुक्त है।
मॉडल: ZBW-12
ब्रांड ： kexr
मॉडल: ZBW-12
ब्रांड ： kexr
● अमेरिकन टाइप थ्री-फेज पैड-माउंटेड सबस्टेशन का उपयोग करके
◆ परिवेश का तापमान: अमेरिकी प्रकार के तीन-चरण पैड-माउंटेड सबस्टेशन के आसपास परिवेश का तापमान -30 ~ 40 ℃ होना चाहिए।
◆ ऊंचाई: अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन को 4000 मीटर से नीचे स्थापित किया जाना चाहिए;
◆ हवा की गति: 34m/s (700pa से अधिक नहीं) के बराबर;
◆ आर्द्रता: औसत दैनिक सापेक्ष आर्द्रता 95%से अधिक नहीं है; मासिक सापेक्ष आर्द्रता मूल्य 95%से अधिक नहीं है;
◆ Shockprof: क्षैतिज त्वरण 0.4m/s the से अधिक नहीं है
, और ऊर्ध्वाधर त्वरण 0.15m/s the से अधिक नहीं है
◆ स्थापना साइट का झुकाव: अमेरिकी प्रकार के तीन-चरण पैड-माउंटेड सबस्टेशन का स्थापना झुकाव 3 से अधिक नहीं है
◆ स्थापना पर्यावरण: आसपास की हवा स्पष्ट रूप से संक्षारक और दहनशील गैसों द्वारा प्रदूषित नहीं है, और स्थापना स्थल पर कोई हिंसक कंपन नहीं है
◆ उपरोक्त शर्तों से परे इस उत्पाद का आदेश देते समय, आप Kexr के साथ बातचीत कर सकते हैं
● ZBW-12 प्रकार के तकनीकी पैरामीटर अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन
|
क्रम संख्या |
वस्तु |
इकाई |
तकनीकी मापदंड |
|
1 |
रेटेड वोल्टेज |
केवी |
10/0.4 |
|
2 |
अधिकतम संचालन वोल्टेज |
केवी |
12 |
|
3 |
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|
4 |
रेटेड क्षमता |
केवीए |
150-1600 |
|
5 |
1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
केवी |
35 |
|
6 |
बिजली आवेग वोल्टेज |
केवी |
75 |
|
7 |
शीतलन विधि |
|
ओनान |
|
8 |
उच्च वोल्टेज बैकअप फ्यूज की वर्तमान को तोड़ना |
kA |
50 |
|
9 |
प्लग-इन फ्यूज की वर्तमान को तोड़ना |
kA |
2.5 |
|
10 |
पर्यावरण तापमान |
℃ |
-35 ~ 40 |
|
11 |
स्वीकार्य कुंडल तापमान बढ़ता |
℃ |
65 |
|
12 |
नो-लोड वोल्टेज विनियमन |
|
± 5% या ± 2*2.5% |
|
13 |
शोर स्तर |
डाटाबेस |
50 |
|
14 |
आईपी डिग्री |
|
IP43 |

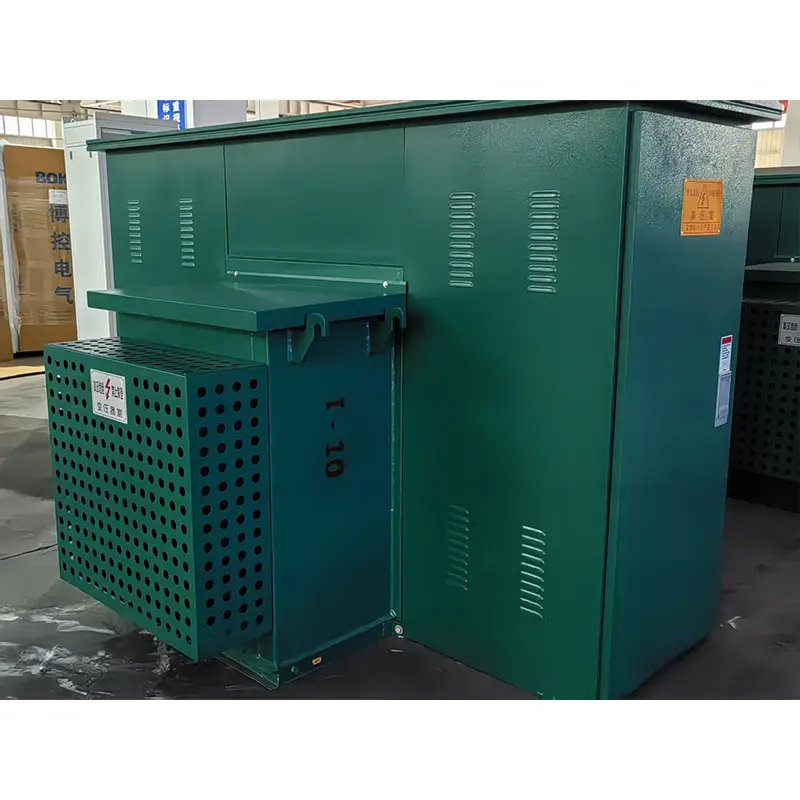

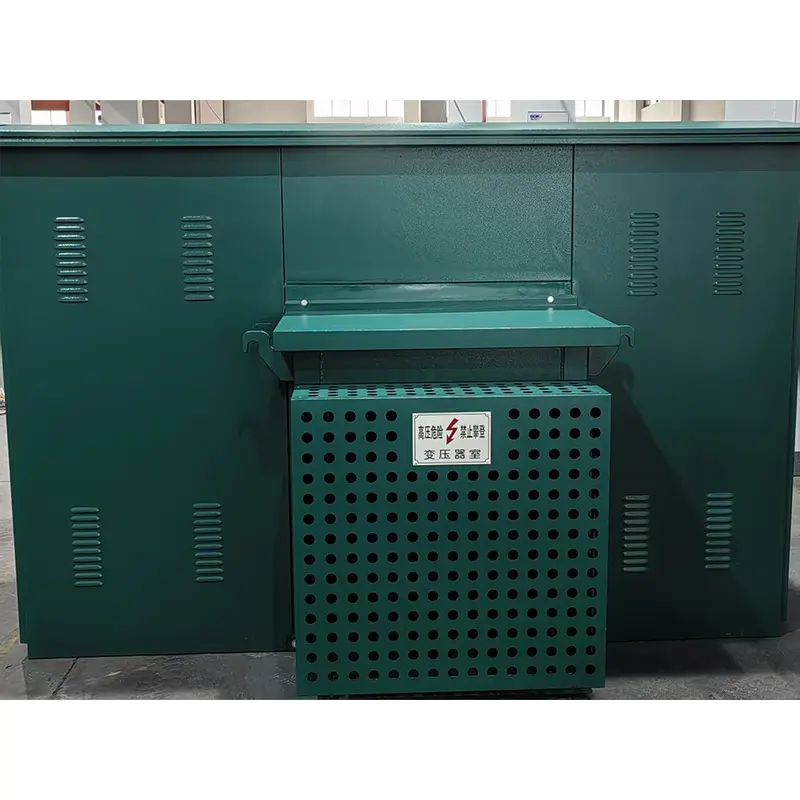

ट्रांसफार्मर
KEXR पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के सबस्टेशन नए S9 और S11 श्रृंखला को अपनाते हैं तीन-चरण तेल बाढ़ ट्रांसफार्मर में कम नो-लोड हानि, कम तापमान वृद्धि, कम शोर और कम ऊंचाई के फायदे हैं। ट्रांसफार्मर का नो-लोड लॉस और लोड लॉस मूल एस 9 ट्रांसफार्मर की तुलना में कम है, जो वर्तमान में घरेलू उन्नत स्तर तक पहुंचता है। ट्रांसफार्मर पूरी तरह से सील संरचना का है, जो प्रभावी रूप से वायु प्रदूषण और नमी के कारण होने वाले इन्सुलेशन में गिरावट को अलग करता है। 40-90 मिमी का एक एयर कुशन तेल टैंक के शीर्ष पर छोड़ दिया जाता है, जो तेल टैंक शेल के गलियारे के साथ एक साथ गर्मी अपव्यय और ठंडा होने की भूमिका निभा सकता है, और प्रभावी रूप से आंतरिक दबाव को कम कर सकता है।
आयाम तथा वजन
|
क्षमता |
A |
B |
C |
H |
वजन （kg） |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kva |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● ZBW-12 प्रकार के अमेरिकी प्रकार का आयाम अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन
|
ZBW-12 अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन मानक आयाम |
|||||||
|
क्षमता (kva) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
हॉट टैग: अमेरिकी प्रकार तीन-चरण पैड-माउंटेड सबस्टेशन
