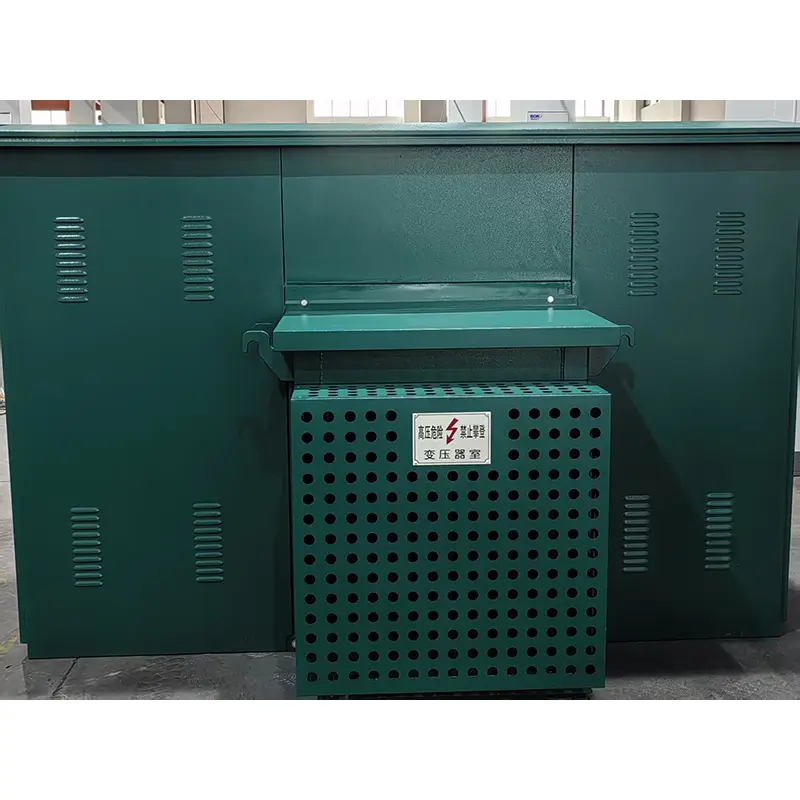

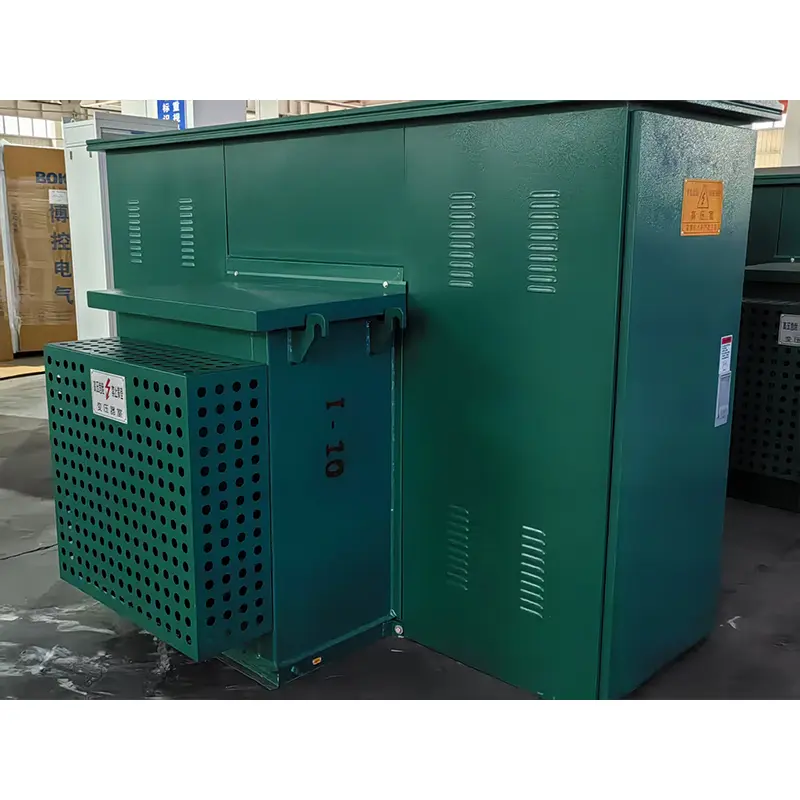

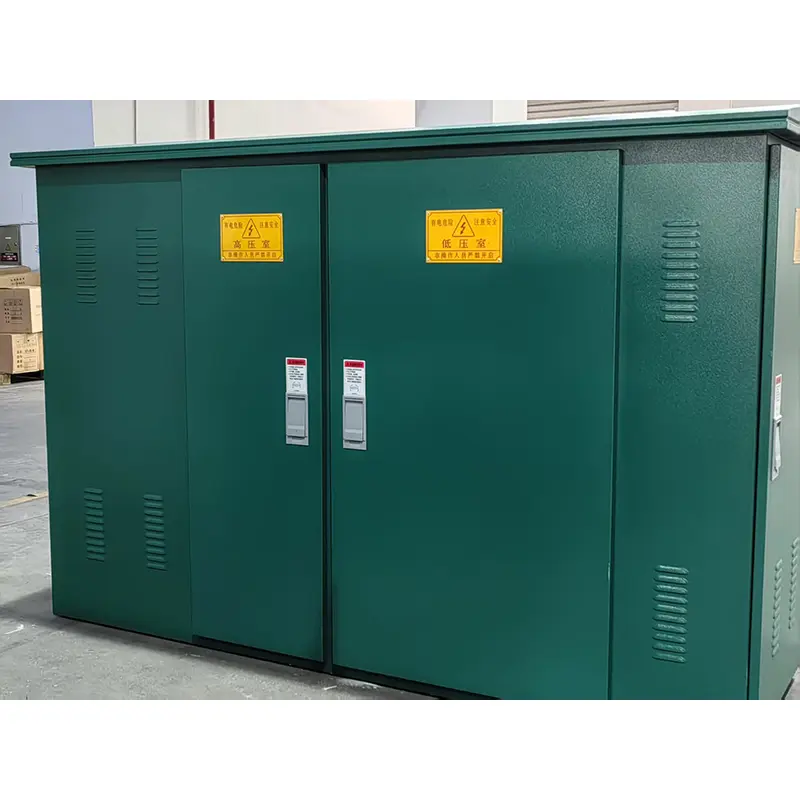

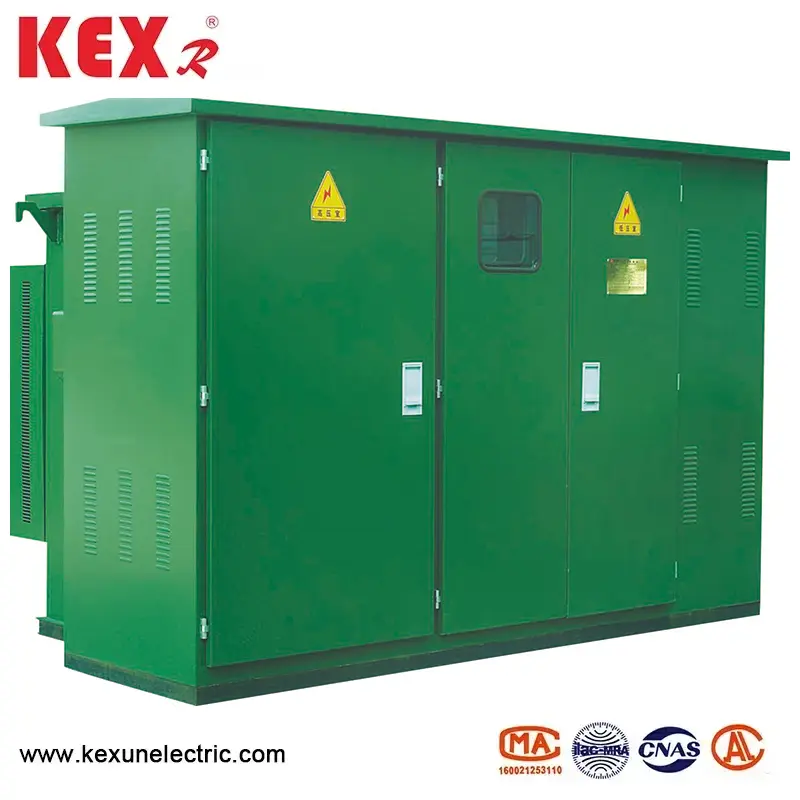

अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर

● अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर का मॉडल विश्लेषण

－Z: संयुक्त प्रकार

－B: सबस्टेशन

－W: आउटडोर

－12: रेटेड वोल्टेज 12kv

● अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर उत्पाद स्थिति:

◆ एकीकृत आउटडोर कॉम्पैक्ट वितरण समाधान

◆ शहरी वितरण नेटवर्क, औद्योगिक पार्क और नई ऊर्जा परियोजनाओं के लिए उपयुक्त।

◆ GB/T 17467 मानक (IEC 62271-202 के बराबर) का अनुपालन करें।

◆ उच्च वोल्टेज कक्ष

● संरचनात्मक विशेषताएं

बॉक्स डिजाइन:

▶ अमेरिकन टाइप कॉम्पैक्ट ट्रांसफार्मर डबल-लेयर एंटीकॉरोसिव स्टील प्लेट को अपनाता है (मोटाई % 2 मिमी)

▶ थर्मल इन्सुलेशन इंटरलेयर (पॉलीयूरेथेन फोम, थर्मल चालकता 2 0.025 डब्ल्यू/एम के)

▶ सुरक्षा ग्रेड IP34D (वर्षा सुरक्षा/छोटे जानवरों की सुरक्षा)

लेआउट अनुकूलन:

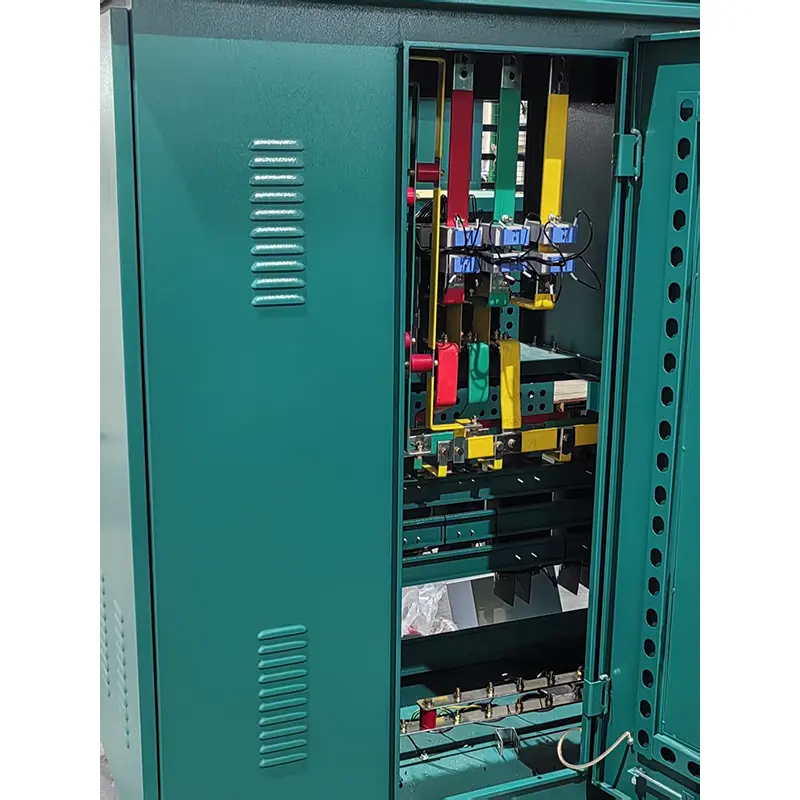

▶ उच्च वोल्टेज चैंबर, ट्रांसफार्मर चैंबर और कम वोल्टेज चैंबर के लिए स्वतंत्र डिब्बे।

▶ रखरखाव चैनल की चौड़ाई ≥800 मिमी

▶ शीर्ष मजबूर वेंटिलेशन सिस्टम (तापमान नियंत्रण शुरू और स्टॉप)

● अमेरिकी प्रकार के कॉम्पैक्ट ट्रांसफार्मर की पर्यावरणीय स्थिति का उपयोग करना

◆ परिवेश का तापमान: अधिकतम तापमान +40 ℃, न्यूनतम तापमान -30 ℃;

◆ ऊंचाई: ZBW-12 प्रकार के अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर को 4000 मीटर से नीचे की जगह में स्थापित किया जाना चाहिए;

◆ हवा की गति: 34m/s (700pa से अधिक नहीं) के बराबर;

◆ आर्द्रता: औसत दैनिक सापेक्ष आर्द्रता 95%से अधिक नहीं है; मासिक सापेक्ष आर्द्रता मूल्य 95%से अधिक नहीं है;

◆ Shockprof: क्षैतिज त्वरण 0.4m/s2 से अधिक नहीं है, और ऊर्ध्वाधर त्वरण 0.15m/s ； ； ； ； से अधिक नहीं है;

◆ स्थापना साइट का झुकाव: अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर का झुकाव स्थापना साइट से कम होना चाहिए;

◆ स्थापना पर्यावरण: अमेरिकी प्रकार के कॉम्पैक्ट ट्रांसफार्मर की आसपास की हवा स्पष्ट रूप से संक्षारक और दहनशील गैसों द्वारा प्रदूषित नहीं है, और स्थापना स्थल पर कोई हिंसक कंपन नहीं है;

◆ उपरोक्त शर्तों से परे इस उत्पाद का आदेश देते समय, आप हमारी कंपनी के साथ बातचीत कर सकते हैं।

◆ अमेरिकी प्रकार कॉम्पैक्ट ट्रांसफार्मर तकनीकी पैरामीटर
